Hybrid Stability Tester
Progettato per riprodurre le forze orizzontali che agiscono sui carichi durante il trasporto, questo sistema consente ai professionisti del packaging di testare e convalidare la stabilità dei carichi unitari in condizioni di distribuzione reali.
Combinando tecnologia servoassistita, software di controllo intelligente e analisi visiva avanzata, garantisce la conformità agli standard EUMOS 40509 e FMCSA, ottimizzando al contempo l’efficienza dell’imballaggio, riducendo i danni e migliorando la sicurezza complessiva della catena di distribuzione.
Caratteristiche chiave
- Intervallo di accelerazione: fino a ±1 g, per una simulazione precisa delle forze orizzontali sperimentate durante l’accelerazione, la svolta e la frenata del veicolo.
- Capacità di carico: configurazioni da 1500 kg, 2000 kg e 2500 kg (da 3307 a 5512 libbre) per supportare un’ampia varietà di carichi unitari e prodotti pallettizzati.
- Sistema di azionamento: servomotore + trasmissione a puleggia e cinghia, per un controllo del movimento fluido e ripetibile senza impatti.
- Simulazione di forza: ricrea forze di input a bassa frequenza e di lunga durata per replicare il comportamento reale del veicolo in accelerazione, curva e frenata.
- Capacità di misurazione: quantifica lo spostamento di picco durante gli eventi di prova e lo spostamento permanente dopo il test per determinare l’integrità strutturale e le prestazioni dell’imballaggio.
- Personalizzazione del test: tramite il software innSlide SET, gli utenti possono creare profili di accelerazione/tempo personalizzati per riprodurre condizioni di trasporto e sequenze di test uniche. Visione e analisi: i sistemi integrati innVision ST e innVision PRO opzionali registrano l’intero test utilizzando telecamere ad alta velocità e analisi basate sull’intelligenza artificiale, generando automaticamente report dettagliati con video e dati di deformazione.
Benefici delle prove di stabilità
Aumento della sicurezza dei carichi: rilevano e prevengono instabilità e rischi di ribaltamento durante il trasporto garantendo la sicurezza delle merci pallettizzate dall’origine alla destinazione.
Ottimizzazione degli imballaggi: aiutano gli ingegneri a perfezionare la progettazione dell’imballaggio, la configurazione dei pallet e l’utilizzo della pellicola per ottenere la massima stabilità con il minimo consumo di materiale.
Miglioramenti di costi ed efficienza: identificano i punti deboli prima delle spedizioni effettive, riducendo i danni ai prodotti, gli incidenti logistici e i costi complessivi di imballaggio, accelerando al contempo i cicli di test.
Tecnologia brevettata: incorporano un sistema brevettato Safe Load Testing Technologies che garantisce risultati di prova affidabili, ripetibili e scientificamente convalidati.
Sostenibilità e analisi dei dati: riducono gli sprechi di pellicola e materiali, fornendo al contempo dati misurabili a supporto del miglioramento continuo e dello sviluppo di imballaggi sostenibili.
Valore commerciale per laboratori e marchi: offrono ai laboratori un sistema ad alte prestazioni per migliorare i loro servizi di test, aiutando al contempo i marchi a convalidare i loro imballaggi, migliorare la protezione dei prodotti e dimostrare la conformità ai clienti.a
Conforme agli standard
- EUMOS 40509
- US FMCSA
- DIN 55415
- JIS Z 0020
L’unico stability tester carico compatto a doppia funzione

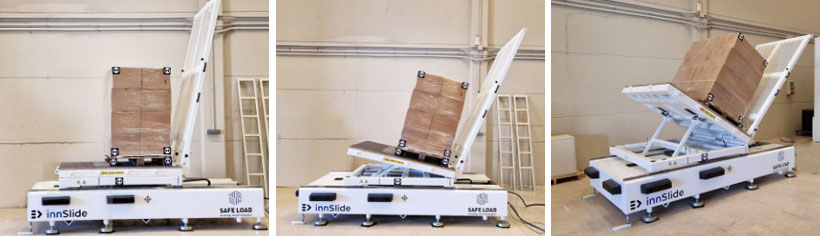

InnSlide Hybrid Stability Tester è il primo nel suo genere a combinare l’accelerazione orizzontale dinamica e i test di inclinazione statica in un’unica piattaforma integrata. A differenza delle configurazioni convenzionali che richiedono due dispositivi separati, questo sistema consente agli utenti di simulare sia la frenata durante il trasporto che gli scenari di inclinazione senza spostare il carico. Ciò consente di risparmiare fino al 50% nei tempi di configurazione e test, riducendo significativamente l’intervento dell’operatore e il potenziale di errore.
Metodo di prova brevettato: innovazione comprovata
Questa nuova soluzione combina i punti di forza dell’apparecchiatura brevettata innSlide Boomerang e delle apparecchiature per test di inclinazione della famiglia innTilt, offrendo funzionalità di test avanzate per valutazioni di stabilità più accurate e affidabili. Ciò che distingue davvero il tester di stabilità ibrido è il suo metodo, che consente una transizione fluida tra i test di accelerazione e quelli di inclinazione senza dover riposizionare il carico. Questa innovazione esclusiva, sviluppata da Safe Load Testing Technologies, garantisce ripetibilità, preserva l’integrità strutturale del carico e riduce sia i tempi totali di test che la complessità complessiva.
Rispetto ai sistemi tradizionali, che richiedono apparecchiature separate o passaggi manuali aggiuntivi, questo sistema esegue un test combinato completo in un unico ciclo. Migliora la precisione di misura, ottimizza il flusso di lavoro e semplifica la tracciabilità e la standardizzazione delle operazioni, offrendo alle aziende un vantaggio tecnico e competitivo unico.
Modalità di test principali e profili di movimento
Hybrid Stability Tester offre una gamma completa di modalità di test e profili di movimento progettati per replicare con elevata precisione le condizioni di trasporto e movimentazione reali. Queste modalità aiutano a valutare la stabilità, la sicurezza e le prestazioni di carichi unitari e sistemi di imballaggio in diversi scenari.
- Modalità di scansione sinusoidale
- Modalità a frequenza sinusoidale fissa
- Modalità di forma d’onda personalizzata
- Test di inclinazione statica
- Test di inclinazione dinamica
- Controllo del profilo di accelerazione e decelerazione
- Sequenze di test programmabili
Mobilità e flessibilità di installazione
Nonostante l’elevata capacità di test e la precisione, l’apparecchiatura è compatta, pieghevole e facile da spostare. Richiede uno spazio di installazione minimo – solo 3 x 1,4 metri – ed è progettata per essere trasportata con carrello elevatore o camion. Il suo telaio modulare e i componenti rimovibili consentono una facile installazione in laboratorio o direttamente presso la sede del cliente.
L’installazione è semplice: richiede solo una superficie piana e l’ancoraggio opzionale tramite bulloni o cinghie a cricchetto. Queste caratteristiche la rendono una soluzione ideale per aziende con attività multi-sito, laboratori mobili o per coloro che necessitano di condurre test in situ per fornitori o clienti. Include inoltre sistemi di sicurezza intuitivi e controlli operativi per un utilizzo sicuro e affidabile.
Test ad alta precisione con accuratezza reale
Questa macchina è azionata da un sistema a vite a ricircolo di sfere azionato da servomotore che garantisce un movimento fluido, preciso e ripetibile. Può simulare accelerazioni da 0,1 g a 0,8 g e raggiungere velocità fino a 1,5 m/s, con una corsa di 1.100 mm.
La piattaforma supporta carichi pesanti, fino a 3.000 kg a 0,5 g e 2.000 kg a 0,8 g, rendendo il sistema adatto a un’ampia gamma di settori, tra cui alimentare, delle bevande, farmaceutico e automobilistico. Replica forze critiche come la frenata di emergenza e la svolta, consentendo agli ingegneri di convalidare le prestazioni degli imballaggi in condizioni logistiche reali.
Sistema di analisi visiva intelligente per informazioni immediate
Il tester di stabilità ibrido include il sistema di analisi della deformazione innVision ST, una telecamera ad alta velocità e un pacchetto software progettato per misurare e documentare automaticamente la deformazione dei carichi unitari durante e dopo i test. Per esigenze più avanzate, è possibile aggiornare il sistema a innVision PRO, che offre analisi basate sull’intelligenza artificiale e genera report conformi in pochi secondi.
Questi sistemi riducono drasticamente il tempo necessario per la misurazione manuale ed eliminano il rischio di errore umano, offrendo al contempo dati chiari e visivi che supportano l’ottimizzazione degli imballaggi, la preparazione degli audit e il controllo qualità dei fornitori. Grazie a questa intelligenza integrata, gli utenti possono ottenere informazioni rapide e affidabili sul comportamento dei loro carichi.
