Shaker a magneti permanenti

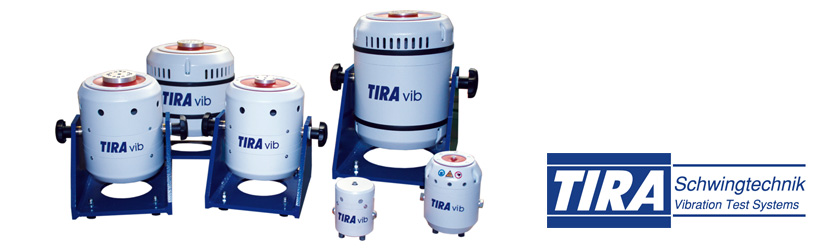

bps shaker tira

Gli shaker a magneti permanenti sono utilizzabili come sistemi da campo o da laboratorio.

La robusta progettazione assicura una lunga durata, applicazioni tipiche includono analisi strutturale e prove di vibrazione su sottosistemi. Questi shaker sono caratterizzati da un’elevata rigidità laterale combinata ad una realizzazione molto leggera.

Dati tecnici

Sistema TV 50009 TV 50018 TV 51110
Forza massima [N] Sinep/Randomrms 9 18 100/70
Range in frequenza [Hz] 2÷20000 2÷20000 2÷7000
Risonanza principale [Hz] > 13000 > 13000 > 6500
Massimo spostamento [mmpp] 3 3 13
Massima accelerazione [g] Sine/Random 60/- 65/- 45/30
Massa armatura mobile [kg] 0,015 0,028 0,23
Massa con trunnion [kg] 2,2 5 12
Diametro armatura [mm] M4 M4 60
Consumo massimo [VA] 50 50 80
Sistema TV 51120 TV 51140
Forza massima [N] Sinep/Randomrms 200/140 400/311
Range in frequenza [Hz] 2÷7000 2÷6500
Risonanza principale [Hz] > 6500 > 5500
Massimo spostamento [mmpp] 13 20
Massima accelerazione [g] Sine/Random 89/62 100/50
Massa armatura mobile [kg] 0,23 0,4
Massima massa provabile [kg] 3 6
Massa con trunnion [kg] 12 18
Diametro armatura [mm] 60 60
Consumo massimo amplif/aspiratore [VA] 350/460 1220/1400

Download

Scheda TV 50009 Scheda TV 50018 Scheda TV 51110 Scheda TV 51120 Scheda TV 51140
