Vibrometro Laser Rotazionale RLV-5500

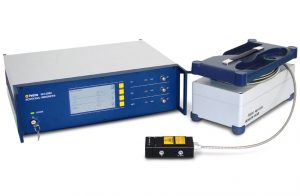

rlv-5500Il vibrometro rotazionale Polytec misura la velocità angolare e lo spostamento senza contatto da superfici in rotazione quali alberi motore, alberi a camme, ecc.

Il progetto del sensore ottico è compatto e, grazie al sistema di pulizia ad aria, il sensore stesso è protetto da polvere e olio; è possibile anche eseguire misure su un sistema di trasmissione in funzionamento a bordo veicolo.

Il sensore è disponibile nelle versioni per distanza di funzionamento di 70 mm, 200 mm, 400 mm e 600 mm, e con distanza tra i fasci di 7.5 o 24 mm; un’unità opzionale consente di deviare i fasci laser di 90°.

Caratteristiche

  • Sensore compatto, a fibra ottica e con classe di protezione IP67
  • Misure precise di RPM, velocità angolare e spostamento angolare
  • Filtri a inseguimento per analisi agli ordini
  • Senza contatto, nessuna aggiunta di massa inerziale, nessuna telemetria
  • Indipendente dalla geometria dell’albero
  • Compatibile con qualsiasi sistema di acquisizione dati

Velocità di rotazione

Versione Separazione raggi 7.5 mm Separazione raggi 24 mm
Range di misura -8000 ÷ +20000 rpm -2500 ÷ +6500 rpm
Uscita analogica -4 ÷ 10V -2.5 ÷ 6.5V

Velocità angolare (Δω)

Versione Separazione raggi 7.5 mm Separazione raggi 24 mm
Range di misura (°/s/V) 10 100 1000 12000 10 100 1000 6000
Massima tensione (V) ±10 ±10 ±10 +10 / -4 ±10 ±10 ±10 +6.5 / -2.5
Range in freq. (kHz) 0.001÷10 0÷10 0.001÷10 0÷10

Spostamento angolare (ΔΦ)

Range di misura 0.01 °/V 0.1 °/V 1 °/V
Massima tensione ±10 V ±10 V ±10 V
Frequenza minima 1 Hz – 100 Hz (1) 1 Hz – 10 Hz (1) 1 Hz (1)

(1) Dipende dal range di velocità angolare
