Controllore VibroFlex Connect

VibroFlex Connect

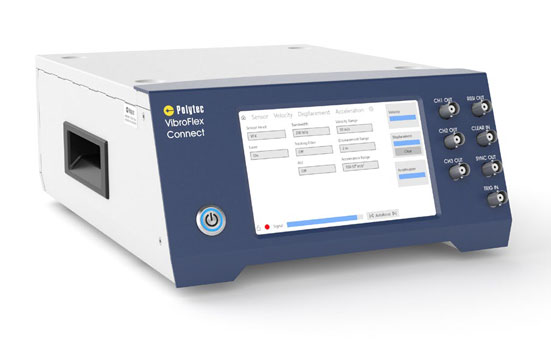

Il cuore del sistema VibroFlex è il frontale VibroFlex Connect.

Il suo processamento di segnali, basato sull’ultima generazione di FPGA, gestisce la decodifica dei dati di misura grezzi in spostamento, velocità ed accelerazione, il condizionamento dei segnali e l’interfacciamento analogico e digitale dei dati.

VibroFlex Connect può essere configurato sulle esigenze del cliente per avere le impostazioni più adatte a qualsiasi applicazione e consente l’abilitazione di nuove funzioni in qualsiasi momento.

Il setup di tutti i parametri e controlli rilevanti può essere impostato da PC remoto o attraverso il touch screen da 7” integrato.

Caratteristiche

  • La decodifica con FPGA è robusta e veloce e garantisce segnali sincronizzati in fase e il miglior rapporto segnale rumore
  • Funzioni Adaptive Signal Enhacement e Tracking Filter per misure affidabili anche in condizioni estreme
  • La soppressione della componente DC (quando non desiderata) consente di enfatizzare anche le dinamiche più ridotte
  • Grande flessibilità di impostazioni e possibilità di aggiornamenti successivi
  • Elevata banda in frequenza da DC a 24 MHz, velocità sino a 30 m/s
  • Dati sincroni in spostamento, velocità ed accelerazione
  • Uscite analogiche (connettori BNC) e digitali (interfaccia VibroLink attraverso cavo di rete)
  • Controllo remoto attraverso il software VibSoft o con interfaccia web

Prestazioni in velocità

Range di misura (picco) Range in frequenza massimo Risoluzione tipica con sensore VibroFlex Neo, Compact Fiber Risoluzione tipica con sensore VibroFlex Xtra Massima accelerazione Standard/Opzionale
m/s kHz (nm/s)/√Hz  (nm/s)/√Hz m/s²
0,001 100 1 @ 1kHz 5 @ 1kHz 628 O
0,002 100 1 @ 2kHz 5 @ 2kHz 1.250 O
100 3 @ 5kHz 10 @ 5kHz 3.140 O
0,01 3.000 3 @ 10kHz 10 @ 10kHz 188.000 S
3000 5 @ 20kHz 15 @ 20kHz 376.000 S
0,05 3.000 10 @ 50kHz 30 @ 50kHz 942.000 S
0,1 24.000 10 @ 100kHz 50 @ 100kHz 150.000.000 S
0,2 24.000 20 @ 200kHz 100 @ 200kHz 301.000.000 S
0,5 24.000 50 @ 500kHz 200 @ 500kHz 75.300.000 S
1 24.000 100 @ 1.000kHz 400 @ 1.000kHz 150.000.000 S
2 24.000 250 @ 3.000kHz 1.200 @ 3.000kHz 301.000.000 S
5 24.000 500 @ 6.000kHz 2.000 @ 6.000kHz 753.000.000 S
6 24.000 500 @ 6.000kHz 2.000 @ 6.000kHz 904.000.000 S
10 24.000 1.000 @ 12.000kHz 5.000 @ 6.000kHz 1.500.000.000 O
12 1001/24,0002 500 @ 50kHz 5.000 @ 12.000kHz 7.530.0001
1.800.000.0002		 O
20 24.000 5.000 @ 12.000kHz 3.010.000.000 O
25 24.000 5.000 @ 12.000kHz 3.760.000.000 O
30 100 1.000 @ 50kHz 18.800.000 O
1 Con sensori VibroFlex Neo, Compact, Fiber – 2 Con sensore VibroFlex Xtra

**********

Prestazioni in spostamento (richiede opzione)

Range di misura (picco) Range in frequenza massimo Risoluzione (passo di quantizzazione) Standard/Opzionale
µm kHz pm
0,01 24.000 0,31 O
0,02 0,63 O
0,05 1,56 O
0,1 3,13 o
0,2 6,25 O
0,5 15,63 S
1 31,25 S
2 62,5 S
5 156,3 S
10 312,5 S
20 625 S
50 1.563 S
100 3.125 S
200 6.250 S
500 15,625 S
1.000 31.250 S
2.000 62.500 S
5.000 156.250 S
10.000 315.500 S
20.000 625.000 S
50.000 1.562.500 S
100.000 3.125.000 S
200.000 6.250.000 O
500.000 15.625.000 O
1.000.000 31.250.250 O
2.500.000 78.125.000 O

**********

Prestazioni in accelerazione (richiede opzione)

Range di misura (picco) Range in frequenza massimo
m/s2 kHz
10÷10.000.000 3.000
