Software di acquisizione dati VibSoft

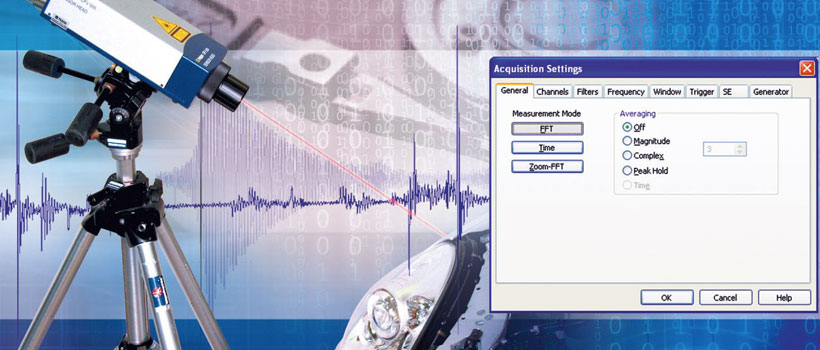

software-vibisoftVibSoft è il software per i Vibrometri laser Polytec e consente di acquisire, visualizzare e processare dati in modo facile e intuivo.

Consente anche di impostare i parametri del controllore.

Acquisizione dati

  • Controllo di tutte le impostazioni del vibrometro attraverso interfaccia RS-232; le impostazioni sono memorizzate con i file di dati – ideale per installazioni fisse e misure intensive
  • Generatore di funzioni integrato (opzionale) utilizzabile anche per sincronizzazione
  • Fornisce immagine video (*) in tempo reale dell’oggetto in prova e della posizione del raggio laser (opzionale)
  • Acquisizioni nel dominio del tempo e delle frequenze
  • Media dei segnali in ingresso anche nel dominio del tempo
  • Derivazione e integrazione nel dominio del tempo e delle frequenze
  • Calcola FFT con sino a 12800 linee di risoluzione, opzionale sino a 819200 linee
  • Supporto dei sensori IEPE (ICP®)

* richiede l’opzione VIB-S-Video, un sensore equipaggiato con videocamera interna e un PC con ingresso video

Analisi dei dati

  • Esegue analisi spettrale con funzioni Auto power, Cross power, FRF H1 e H2, coerenza e PSD
  • Visualizza anche terzi di ottava, parte reale e parte immaginaria e diagrammi di Nyquist
  • Applica filtri digitali passa alto, passa basso e passa banda
  • Funzionalità di analisi dei picchi con cursori banda che forniscono parametri statistici e curve fitting e cursore armonico.
  • Possibilità di automazione attraverso Visual Basic Scripting (VBS)
  • Esportazione dati in ASCII e UFF; disponibilità di accesso diretto ai dati binari da MATLAB e LabView utilizzando l’interfaccia aperta PolyFileAccess

Versioni

  • VibSoft-20: si basa su un analizzatore USB a 2 canali per l’acquisizione di segnali dinamici con banda sino a 20 kHz e con risoluzione in frequenza sino a 204800 linee. Sono inclusi alimentazione IEPE per il sensore di riferimento, filtri anti aliasing, accoppiamento AC/DC. Non ha necessità di alcuna alimentazione esterna.
  • VibSoft PC-based: può essere utilizzata con qualsiasi tipo di vibrometro e include la possibilità di acquisire i segnali in velocità e spostamento e anche di sensori di riferimento (sino a un numero massimo di canali pari a 4). Esistono versioni con banda in frequenza sino a 80 kHz, 1 MHz, 2 MHz o 40 MHz.
