Software PSV per vibrometri a scansione

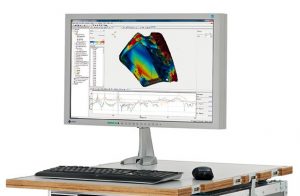

software-psvIl software PSV Software è il cuore di tutti i sistemi di misura vibrazioni full-field.

È dedicato all’acquisizione e al processamento di dati utilizzando i sistemi PSV, PSV-3D, MSA-500 and UHF-120.

Controllo Hardware

  • Controllo automatico del laser e degli specchi di scansione tramite mouse
  • Impostazioni video avanzate inclusi zoom e messa a fuoco
  • Autofocus dei sensori laser per ottimizzare il rapporto segnale rumore
  • Impostazioni del controllore del vibrometro laser
  • Controllo motorizzato della posizione del sensore con l’opzione PSV-A-T11.

Acquisizione dati

  • Dominio del tempo e delle frequenze
  • Sino a 819200 linee spettrali e 64 milioni di campioni
  • Animazione anche nel dominio del tempo (opzionale) con “slow motion”
  • Filtri analogici e digitali, media complessa, in ampiezza e peak hold
  • Derivazione e integrazione in tempo reale nei domini del tempo e della frequenza

Gestione geometria

  • Scansione della geometria (opzionale)
  • Ottimizzazione della geometria con Triangolazione Video (opzionale)
  • Importazione della griglia con funzioni di infittimento, diradamento e smussamento dei punti di misura
  • Generazione e manipolazione manuale della griglia di misura
  • Sino a 512 x 512 punti di scansione per ciascun oggetto

Processamento dei dati

  • Visualizzazione dati intuitiva e animata
  • Interfaccia con software di analisi modale, FEM o di altro tipo
  • PolyFileAccess fornisce un’interfaccia di programmazione aperta per soluzioni di terze parti
  • Facile integrazione nei processi ingegneristici e in ambienti IT
  • SignalProcessor per eseguire una vasta gamma di operazioni matematiche sui dati acquisiti
  • Il navigatore interno consente una facile accesso ai progetti di prova, ai file di dati, di setup e alle macro

Presentazione dei dati

  • Visualizzazioni delle deformate operative a pseudo-colori, isolinee e wireframe
  • Animazione 3D in frequenza anche con sovrapposizione dell’oggetto in prova
  • Esportazione con file AVI, GIF animata, grafici o dati
