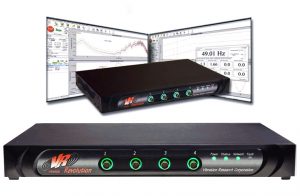

Controllore Vibration Research
Il sistema di controllo Vibration Research consente l’esecuzione di qualsiasi tipologia di prova di vibrazione inclusa la replica su shaker di segnali transitori o continui registrati in campo o sintetizzati via software.
Lo straordinario rapporto segnale rumore del generatore, unito al range dinamico degli amplificatori TIRA, consente il rispetto anche dei profili di prova più critici.
Grazie al software iDOF® è possibile eseguire prove di vibrazione su componenti aeronautici molto critici minimizzando la durata della fase di equalizzazione e garantendo il completo rispetto dei livelli e dei tempi di sollecitazione previsti.
Utilizzando il software Transient Capture il sistema può essere impiegato per acquisire dati durante prove su macchina a shock o di caduta.
Utilizzato per:
- Prove di vibrazione su shaker
- Prove su macchina shock
- Prove di caduta
- Verifica interna calibrazione sensori
Hardware
| Modello | VR9516 |
|---|---|
| Numero di canali di ingresso | 20 |
| Canali di uscita | Drive e COLA |
| I/O remoti | 8+8 |
| Linee di controllo | sino a 26000 |
| Controllo Sine, Random e Shock | sino a 50000 Hz |
| Frequenze di campionamento | da 100 a 200000 Hz |
| Rumore di fondo | <70 nV/√Hz |
| Rapporto segnale rumore | >130 dB |
| Numero di toni sinusoidali SoR | 32 |
| Numero bande RoR | 32 |
| Breakpoint SoR | 200 |
| Breakpoint RoR | 200 |
Software
| Modello | VibrationVIEW |
|---|---|
| Pacchetti | Sine, Sine Resonance Track and Dwell, Random, Sine-on-Random, Random-on-Random, Sine-on-Sine, Shock, SRS, Transient capture, Field Data Replicator, Kurtosion®, iDOF®, User Defined Transient |
| Intervallo di controllo | 0,1 Hz ÷ 4990 Hz (1) |
| Frequenza di campionamento | 200 kHz |
| Bande Random-on-Random e Sine-on-Random | 32 |
| Linee di controllo Random-on-Random e Sine-on-Random | 200 |
| COLA e notching in Sine | Sì |
| Notching in Random | Sì |
