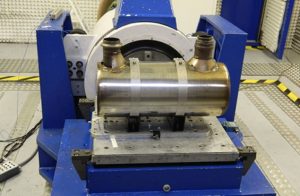

Shaker da 35 kN con tavola vibrante
Lo shaker elettrodinamico TV59335/AIT-440 permette di eseguire prove di vibrazione
La possibilità di accoppiamento alla sliptable consente di eseguire le prove sui tre assi su oggetti con massa sino a 610 kg (inclusi fixture ed eventuali head expander).
Grazie all’eccezionale rapporto segnale rumore dell’amplificatore è possibile eseguire anche i profili di prova più critici.
Utilizzato per prove su:
- Componenti e sistemi automobilistici
- Prodotti elettronici
- Apparecchiature militari
- Componenti e sottosistemi di satelliti
- Componenti ferroviari
- Sistemi ottici
- Elettronica di consumo
- Imballaggi
| Sistema Shaker Amplificatore Aspirtatore di raffreddamento |
TV59335/AIT-440 S 59335/AIT-440 A 54360 TB 7/FU/11 |
|---|---|
| Forza massima [N] Sinep/Randomrms/Shockp | 35000/35000/70000 |
| Range in frequenza [Hz] | 5 ÷ 3000 |
| Risonanza principale [Hz] | >2400 |
| Massimo spostamento[mmpp] | 50.8 |
| Massima accelerazione [g] Sine/Random/Shock | 100/67/207 |
| Massa mobile [kg] | 38.0 |
| Massima massa provabile [kg] | 610 |
| Diametro armatura [mm] | 440 |
| Massimo consumo incluso aspiratore [kVA] | 55.5 |
| Rapporto segnale rumore amplificatore | >90 dB |
| Modello | TGT MO 24 XL |
|---|---|
| Superficie di lavoro [mm] | 610×610 |
| Massa tavola [kg] | 30 |
| Spessore tavola [mm] | 40 |
| Massima massa provabile [kg] | 550 |
| Massa di lavoro con espansione [mm] | 1000×1000 |
| Massa espansione [kg] | 150 |
