Software per prove con più shaker

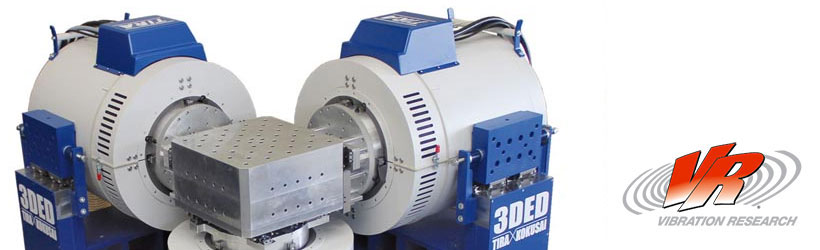

Nelle aziende automobilistiche, in quelle militari e in molte altre inizia a prendere campo l’impiego di shaker multipli durante le prove di vibrazione.
Le prove multi-shaker sono più vicine alle condizioni del mondo reale e consentono di risparmiare tempo.
Controllo a tre assi
Il controllo Multi-Asse è tipicamente usato con più shaker per controllare prove a 2 o 3 assi. È necessario un controllore per ciascun loop di controllo e ciascun asse (X, Y e Z).
L’uscita di ciascun controllore pilota uno shaker distinto, è possibile controllore individualmente 2 o 3 loop con profili anche diversi tra loro (purché della stessa tipologia, ad esempio Sine, Random o FDR).
La fase dei segnali di uscita è sincronizzata per le prove Shock e FDR.
Due assi con controllo di fase
Il controllo Dual Loop è ottenuto utilizzando le due uscite (Drive e COLA) di uno stesso controllore.
Lo stesso profilo di prova pilota entrambi gli shaker.
- Prove sinusoidali: stesso profilo, angolo di fase regolabile tra 0 e 360° tra le due uscite
- Prove random: stesso profilo, fase coincidente per le due uscite, controllata automaticamente
- Prove di shock/transitorie: stesso profilo, fase coincidente per le due uscite, controllata automaticamente
Controllo multi-loop/four post
Si tratta di controllo di shaker multipli su un unico oggetto in prova e in un singolo asse (solitamente la direzione verticale). È richiesto un controllore per ciascun loop di controllo, ciascun controllore pilota un singolo shaker.
È possibile controllare individualmente 2, 3 o 4 loop; per ciascuno di essi si può scegliere lo stesso profilo o uno diverso purché della stessa tipologia. La fase dei segnali di uscita è sincronizzata per le prove Shock e FDR.
